NX COMPOSITES & FIBERSIM TRONG DESIGNCENTER NX 2512: ĐỘT PHÁ THIẾT KẾ VẬT LIỆU COMPOSITE DỰA TRÊN DIGITAL TWIN

Designcenter NX 2512 mang đến những cải tiến quan trọng cho NX Composites và Fibersim – bộ giải pháp hàng đầu của Siemens dành cho thiết kế, mô phỏng và chuẩn bị sản xuất vật liệu composite. Phiên bản này tập trung mạnh vào tự động hóa quy trình, thiết kế hướng sản xuất (DFM) và xử lý laminate đa vùng phức tạp, đặc biệt phù hợp cho các ngành hàng không – vũ trụ, UAV, ô tô, quốc phòng và thiết bị công nghiệp cao cấp.

Fibersim – Công nghệ lõi của thiết kế composite phức tạp trên NX

Trong Designcenter NX 2512, Fibersim tiếp tục được định vị là công cụ thiết kế composite cao cấp, phục vụ các quy trình composite có độ phức tạp trung bình đến cao, với các đặc điểm nổi bật:

• Tự động hóa toàn diện quy trình thiết kế laminate
• Workflow đa lớp (multi-ply), đa vùng (zone-based)
• Mô phỏng nâng cao và phân tích khả năng điền vật liệu
• Xuất đầy đủ dữ liệu cho tài liệu kỹ thuật, lập trình máy, laser projection và sản xuất

Fibersim đóng vai trò then chốt trong Digital Twin vật liệu composite, kết nối liền mạch giữa thiết kế – phân tích – sản xuất.

Những điểm mới nổi bật của Fibersim trong Designcenter NX 2512

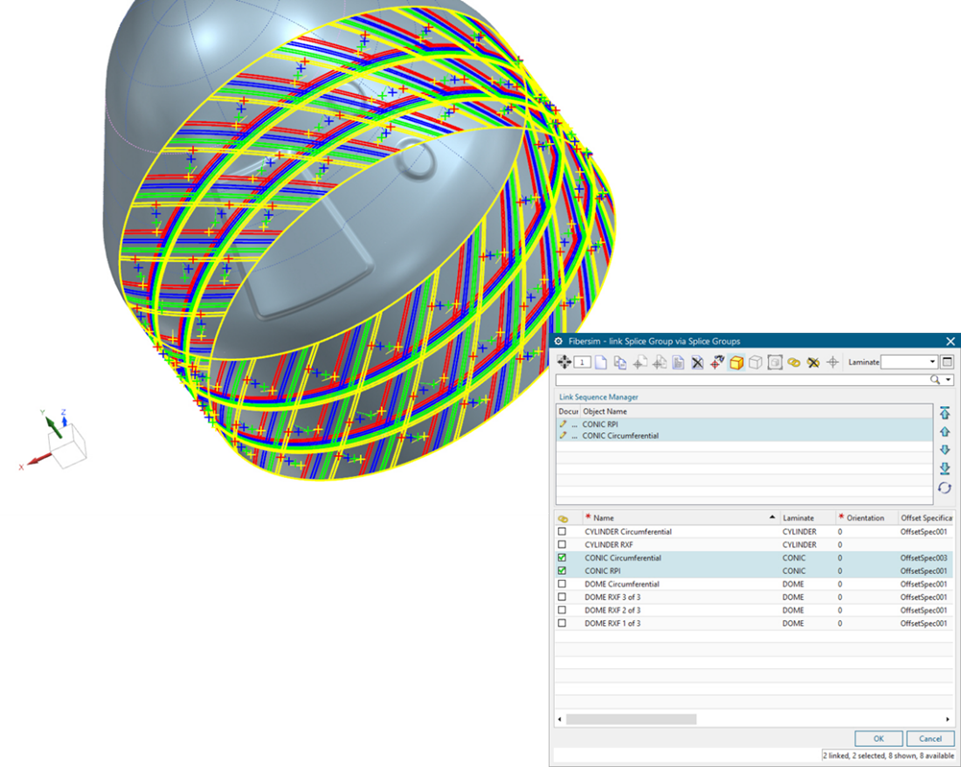

1. Multi-Domain Splicing – Tự động hóa nối laminate đa vùng

Một trong những cải tiến quan trọng nhất của Fibersim 2512 là Multi-Domain Splicing, cho phép:

• Tự động hóa splice group cho các chi tiết composite đa vùng
• Duy trì workflow trực quan khi định nghĩa và quản lý splice
• Áp dụng các Revolve Offset Types mới cho hình học dạng vòm (dome-like)
• Loại bỏ hoàn toàn các phép tính thủ công khi chuyển tiếp giữa các vùng laminate

???? Theo Siemens, tính năng này giúp tiết kiệm thời gian lên đến 20 lần cho các chi tiết đa vùng, đưa độ phức tạp về mức tương đương chi tiết đơn vùng – đặc biệt quan trọng với UAV, tên lửa và cấu trúc không gian.

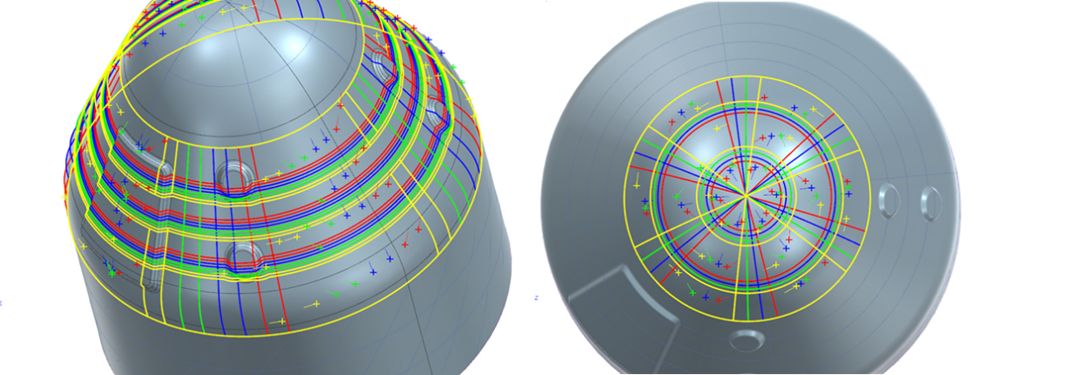

2. Revolve Offset Types – Tăng độ chính xác cho laminate cong

Các Revolve Offset Types mới cho phép Fibersim xử lý chính xác hơn các laminate:

• Có hình học cong phức tạp
• Bao quanh các bề mặt dạng dome hoặc tròn xoay
• Yêu cầu độ liên tục sợi và độ chính xác cao khi chuyển vùng

Điều này giúp giảm lỗi thiết kế và nâng cao khả năng sản xuất thực tế.

NX Composites – Thiết kế composite trực tiếp trong Designcenter NX

Song song với Fibersim, NX Composites trong Designcenter NX 2512 tiếp tục được nâng cấp để phục vụ các workflow composite hand layup và độ phức tạp trung bình, cho phép:

• Thiết kế chi tiết composite trực tiếp trong NX
• Đánh giá khả năng sản xuất (producibility)
• Kiểm tra định nghĩa composite thông qua design station và cross-section
• Kết nối liền mạch với các công cụ CAD, CAE và CAM khác của NX

Các cải tiến quan trọng của NX Composites trong phiên bản 2512

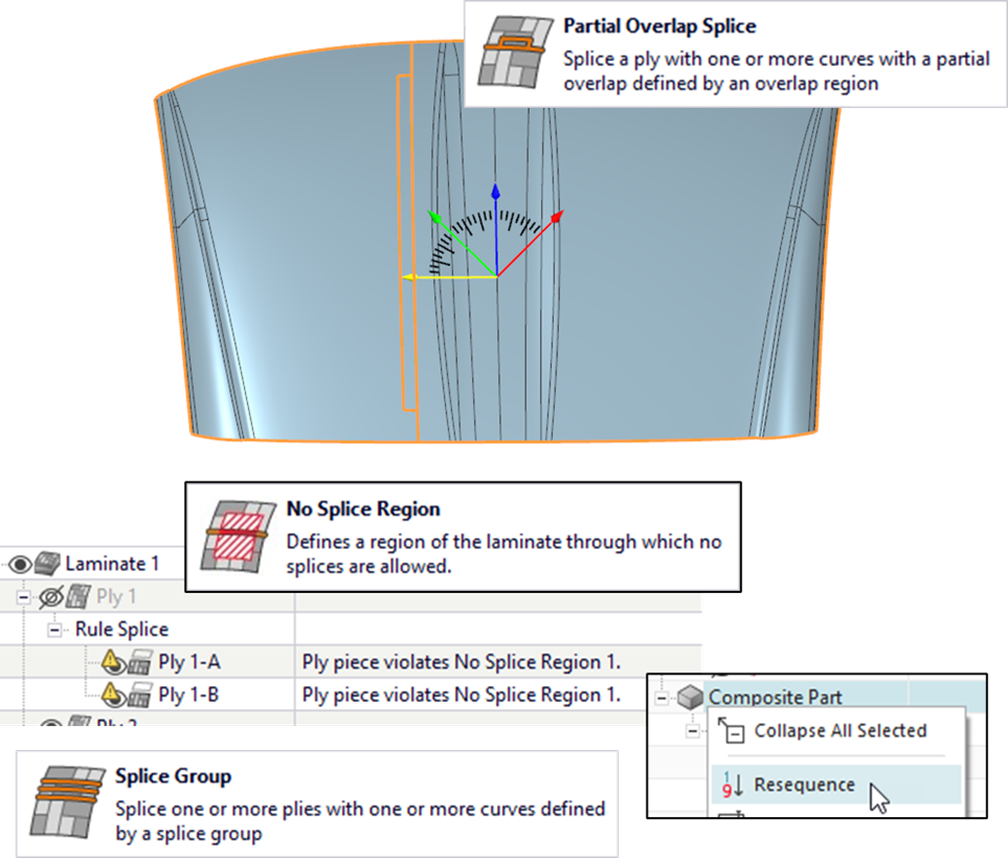

3. Automated Splicing Improvements – Tối ưu thiết kế hướng sản xuất (DFM)

NX Composites 2512 tập trung mạnh vào tự động hóa splicing, giúp đơn giản hóa các workflow DFM cho composite hand layup:

• Cải tiến Laminate Offset Surface
• Quản lý Splice Groups thông minh hơn
• Hỗ trợ Partial Overlap Splice Rule
• Định nghĩa No Splice Region
• Hỗ trợ Explicit Sequencing cho trình tự xếp lớp

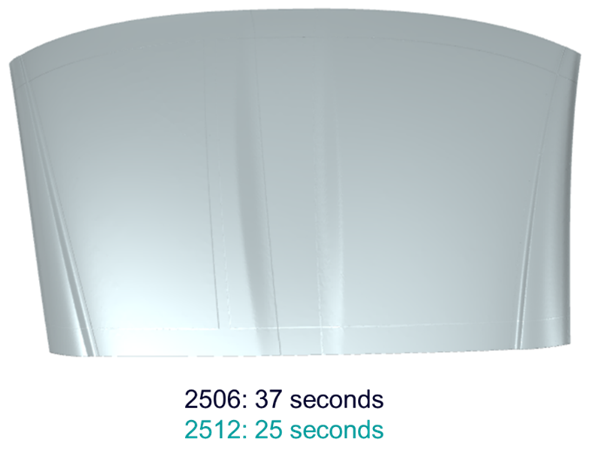

4. Laminate Offset Surface – Hiệu năng cao hơn, chất lượng biên tốt hơn

Lệnh Laminate Offset Surface được tinh chỉnh đáng kể:

• Tối ưu boundary extension, cải thiện chất lượng biên
• Theo dõi tốt hơn các chi tiết nhỏ và cạnh sắc
• Tăng hiệu năng lên đến 50% so với các phiên bản trước (so sánh NX 2506 vs NX 2512)

Kết quả là mô hình laminate ổn định hơn, sạch hơn và dễ sản xuất hơn.

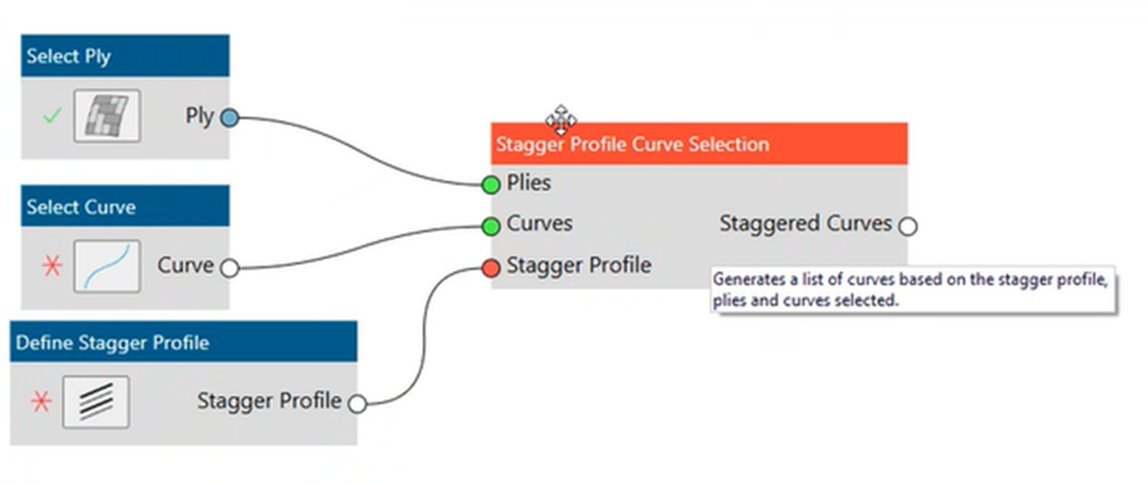

5. Splice Groups – Kiểm soát offset và stagger tự động

NX 2512 giới thiệu splice rule mới cho phép:

• Tự động offset và stagger nhiều ply theo quy tắc thiết kế
• Bổ sung node logic mới cho rule editor
• Áp dụng rule mặc định giúp tự động stagger splice của nhiều lớp cùng lúc

Điều này giúp chuẩn hóa chất lượng laminate và giảm rủi ro lỗi thủ công.

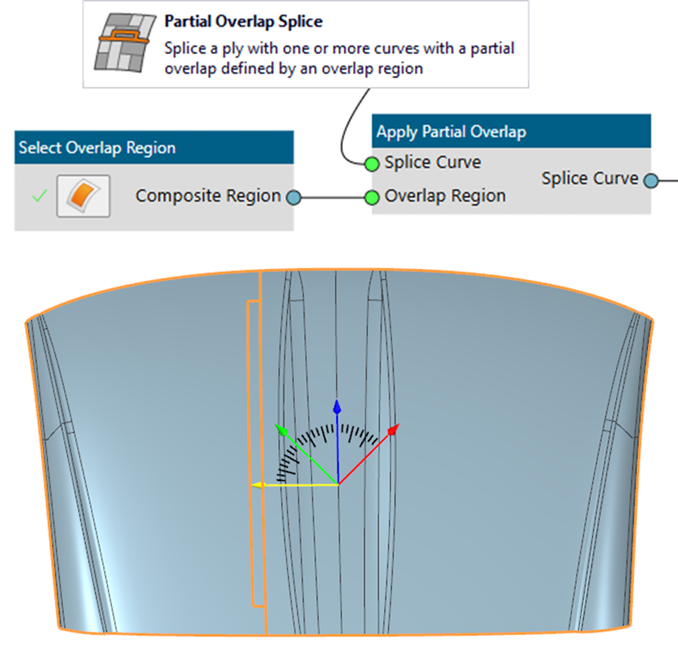

6. Partial Overlap Splice Rule – Kiểm soát vùng chồng lớp chính xác

Tính năng Partial Overlap Splice Rule mới cho phép:

• Xác định vùng overlap cụ thể trên chi tiết composite
• Tạo splice chồng lớp một phần theo thiết kế
• Hỗ trợ overlap nhiều segment phức tạp

Rất phù hợp cho các cấu trúc composite yêu cầu độ bền cao nhưng kiểm soát chặt trọng lượng.

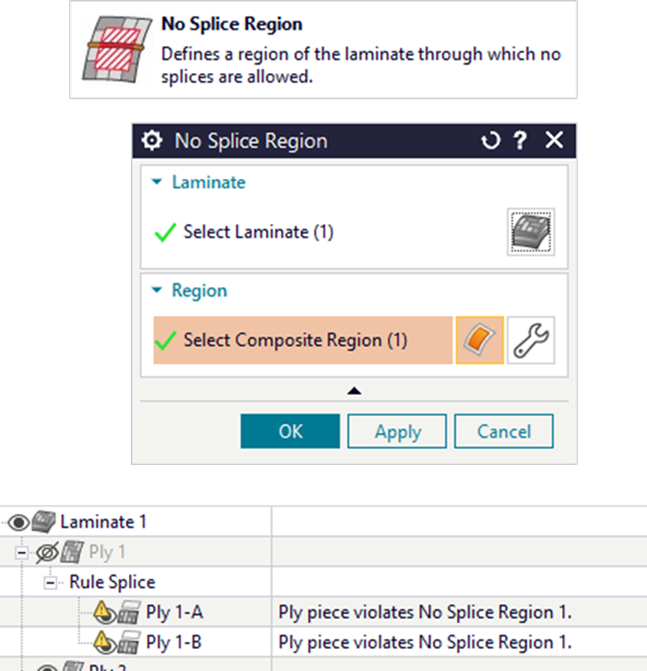

7. No Splice Region – Ngăn splice ở vùng quan trọng

NX Composites 2512 cho phép định nghĩa No Splice Region:

• Cảnh báo khi splice vi phạm vùng cấm
• Phát hiện và đánh dấu ply piece không hợp lệ
• Chạy kiểm tra theo yêu cầu (on-demand)

???? Giúp bảo vệ các vùng chịu tải hoặc vùng yêu cầu độ toàn vẹn kết cấu cao.

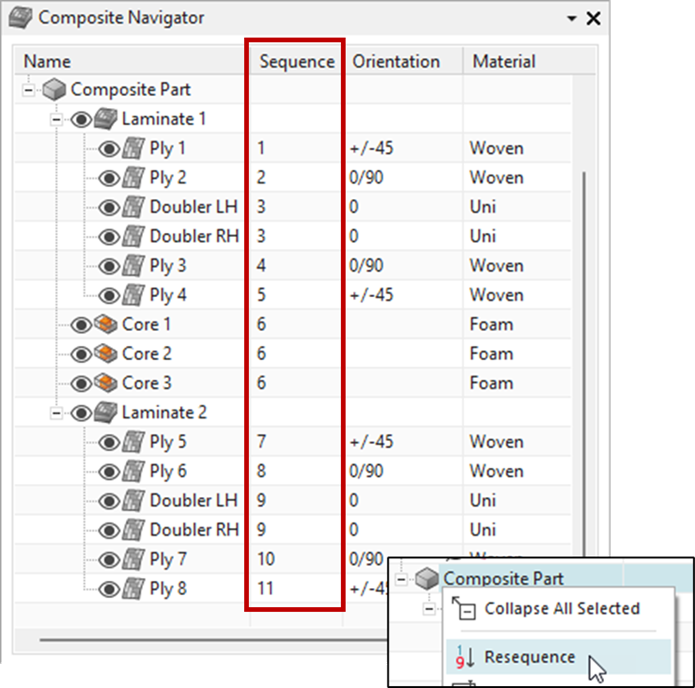

8. Explicit Sequencing – Kiểm soát trình tự xếp lớp tuyệt đối

Với Explicit Sequencing, người dùng có thể:

• Gán trực tiếp thứ tự cho ply và core
• Cho phép nhiều ply có cùng sequence
• Hỗ trợ sequence thập phân
• Resequence hàng loạt chỉ với một lệnh
• Kế thừa sequence từ ply cha xuống ply con

Điều này đặc biệt quan trọng trong chuẩn bị tài liệu sản xuất và kiểm soát quy trình layup.

Lợi ích tổng thể cho doanh nghiệp

Với NX Composites & Fibersim trong Designcenter NX 2512, doanh nghiệp có thể:

• Tăng tốc chu kỳ thiết kế composite
• Giảm trọng lượng kết cấu nhưng vẫn đảm bảo hiệu năng
• Mô phỏng sát điều kiện thực tế, hiểu rõ margin thiết kế
• Tránh overdesign, tăng độ tin cậy kỹ thuật
• Kết nối chặt chẽ thiết kế – mô phỏng – sản xuất trong một nền tảng duy nhất

Kết luận

NX Composites & Fibersim trong Designcenter NX 2512 đại diện cho một bước tiến lớn trong thiết kế vật liệu composite thông minh, tự động hóa và hướng sản xuất. Với khả năng xử lý laminate đa vùng phức tạp, kiểm soát splice chính xác và hiệu năng vượt trội, NX 2512 là nền tảng lý tưởng cho các doanh nghiệp đang theo đuổi Digital Twin và Model-Based Engineering cho composite.

????Thiết kế nhanh hơn – Nhẹ hơn – Chính xác hơn – Sẵn sàng cho sản xuất.
