Phiên bản NX CAM 2606 mang đến nhiều cải tiến đáng chú ý cho cả hai nhóm công nghệ gia công chủ lực là Milling và Turning. Các cập nhật tập trung vào việc nâng cao hiệu quả đường chạy dao, giảm thời gian gia công, tăng khả năng kiểm soát chuyển động dụng cụ và cải thiện tuổi thọ dao cắt.
Trong đó, Milling là nhóm có phạm vi cải tiến lớn nhất với tám tính năng mới, từ phá thô, phay mặt, xử lý góc đến tối ưu tốc độ tính toán đường chạy dao. Đối với Turning, điểm nhấn nổi bật là chiến lược Rough Turn Adaptive, được phát triển nhằm đáp ứng nhu cầu gia công những vật liệu khó cắt trong các ngành công nghiệp yêu cầu độ chính xác cao.

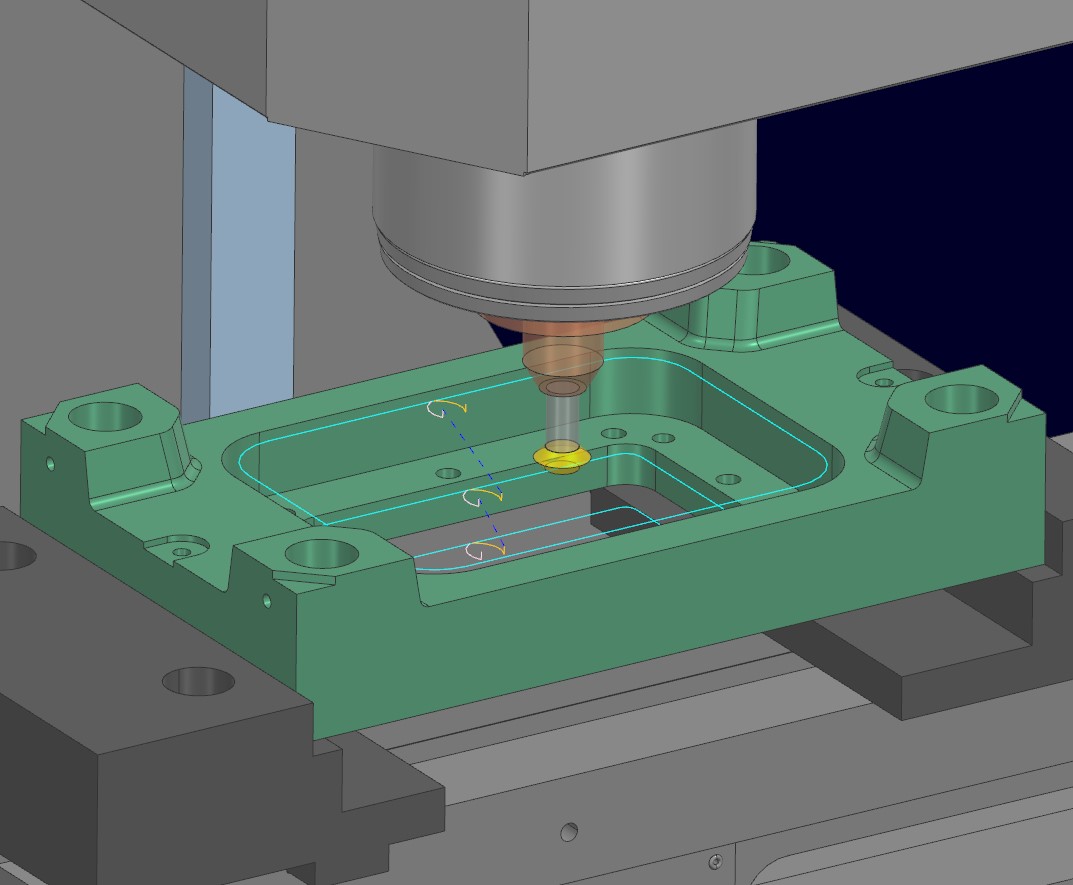

Tính năng Planar Deburring được mở rộng để hỗ trợ thêm nhiều loại dụng cụ, bao gồm:
Việc mở rộng danh mục dụng cụ giúp lập trình viên lựa chọn đúng hình dạng dao cho từng điều kiện cạnh cụ thể, thay vì phải sử dụng các phương pháp thay thế hoặc thực hiện thêm thao tác thủ công.
NX CAM 2606 cũng cho phép xử lý ba chế độ:
Điều này giúp giảm số lượng operation cần thiết, đặc biệt đối với những chi tiết phẳng có cạnh cần xử lý trên nhiều bề mặt.
Bên cạnh đó, người dùng có thể kiểm soát khoảng chồng lấn trên contour kín, chiều cao chuyển động engage và retract, cũng như sử dụng kiểu vào dao tuyến tính. Các tùy chọn này hỗ trợ duy trì chất lượng cạnh đồng đều, hạn chế bỏ sót vùng gia công và giảm nguy cơ để lại vết dao trên chi tiết.
.jpg)

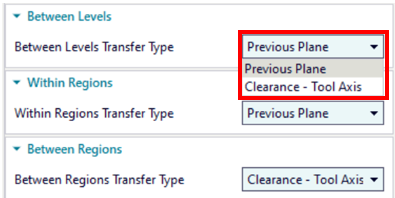

Hai operation 3D Adaptive Roughing và Quick Roughing được tăng cường khả năng điều khiển các chuyển động không cắt giữa các vùng và các mức gia công.
Những tùy chọn mới bao gồm:
Nhờ đó, lập trình viên có thể lựa chọn độ cao rút dao phù hợp với hình học chi tiết, hạn chế các chuyển động chạy không không cần thiết nhưng vẫn bảo đảm khoảng hở an toàn.
Việc kiểm soát tốt hơn Non-Cut Motion giúp giảm thời gian chu kỳ, cải thiện độ an toàn của đường chạy dao và hạn chế những chuyển động khó dự đoán giữa các vùng cắt rời nhau.
 |  |
 |  |
Kiểm soát Non-Cut Motion tốt hơn trong 3D Adaptive và Quick Roughing

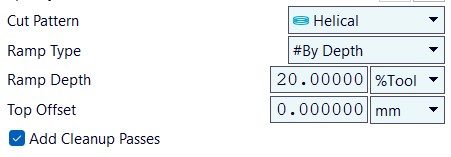

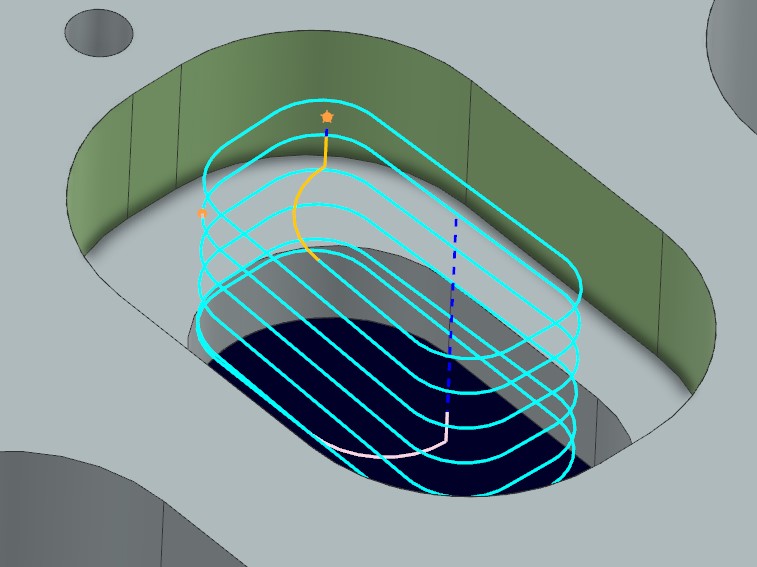

NX CAM 2606 bổ sung trực tiếp Helical Cut Pattern vào operation Planar Mill.
Trước đây, để tạo đường chạy dao xoắn cho pocket hoặc boss 2.5D, lập trình viên thường phải kết hợp nhiều operation hoặc sử dụng giải pháp thay thế. Với phiên bản mới, các thông số đường xoắn có thể được thiết lập trực tiếp trong cùng một hộp thoại, bao gồm:
Tính năng này kết hợp giải pháp phá thô và hoàn thiện cho pocket hoặc boss 2.5D trong một quy trình thống nhất, giúp giảm độ phức tạp khi lập trình và hạn chế sai sót do phải quản lý nhiều operation riêng biệt.

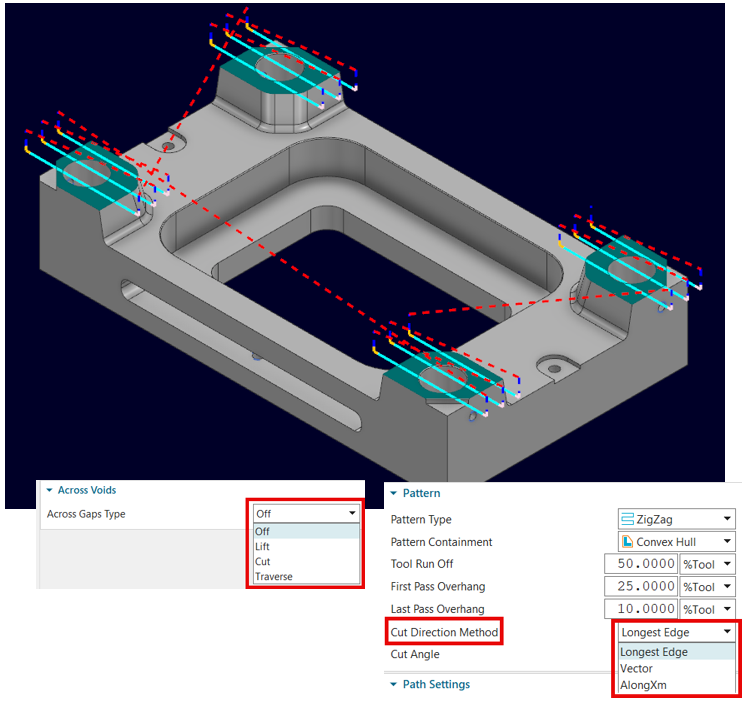

Operation Face Mill Zig Zag được cải tiến để hỗ trợ lựa chọn nhiều bề mặt khi Blank Type được thiết lập ở chế độ Thickness.
Thay vì tạo một operation riêng cho từng mặt, người dùng có thể lựa chọn nhiều mặt và xử lý trong cùng một operation. Điều này giúp rút ngắn thời gian thiết lập và làm cho cây chương trình CAM gọn hơn.
NX CAM 2606 còn cho phép kiểm soát thứ tự gia công theo hai phương thức:
Chế độ tối ưu có thể giảm chuyển động không cắt và rút ngắn chu kỳ gia công, trong khi chế độ tự xác định phù hợp khi lập trình viên đã biết trình tự tối ưu cho một chi tiết cụ thể.
Các tùy chọn mới cũng giúp kiểm soát chuyển động dao qua vùng trống, lỗ và pocket, đồng thời cho phép tùy chỉnh góc cắt để cải thiện độ ổn định và chất lượng bề mặt.

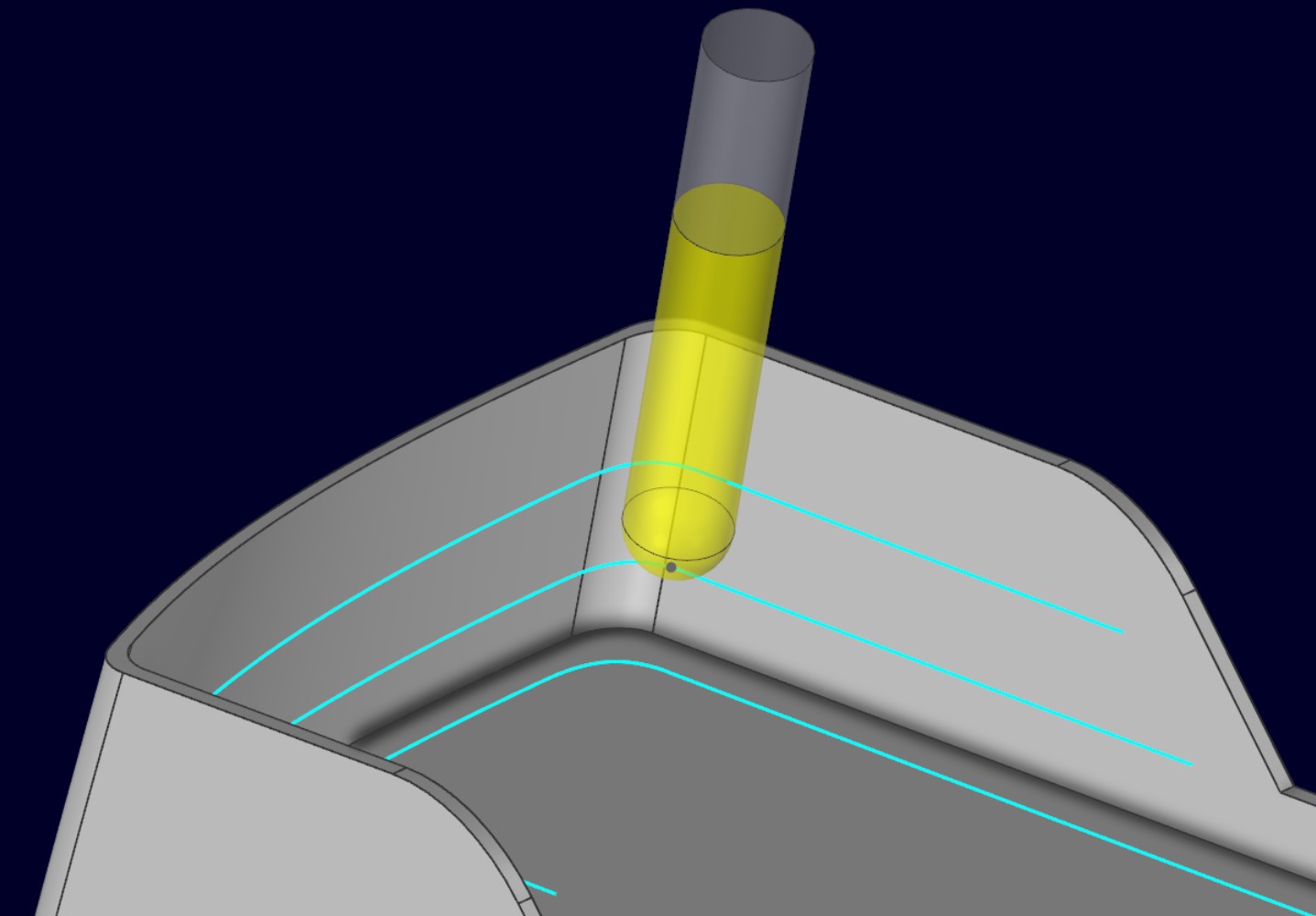

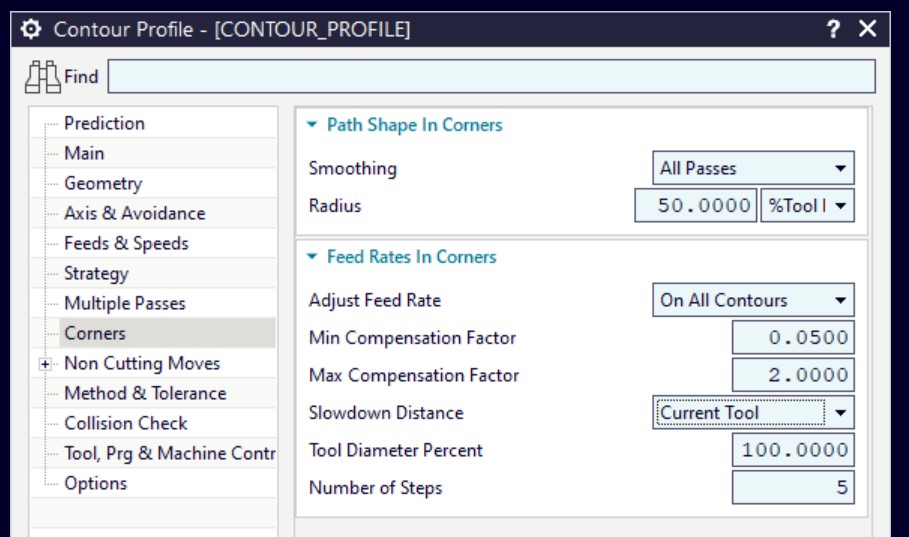

Tính năng Contour Profile được bổ sung khả năng kiểm soát đường chạy dao tại các góc sắc trong quá trình gia công Swarfing.
Khi gia công bằng mặt bên của dao, sự thay đổi hướng đột ngột tại góc sắc có thể gây tăng tải dao, tạo vết cắt không mong muốn hoặc làm giảm chất lượng bề mặt. Các cập nhật mới giúp xử lý vấn đề này thông qua:
Người dùng có thể áp dụng smoothing cho toàn bộ các pass hoặc loại trừ pass hoàn thiện cuối cùng để vừa bảo vệ dụng cụ, vừa duy trì chất lượng bề mặt yêu cầu.
Theo tài liệu phát hành, cải tiến này được dự kiến triển khai trong phiên bản NX 2606.3000.

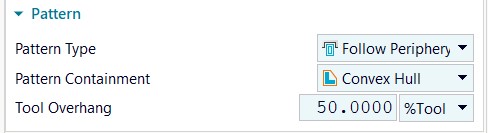

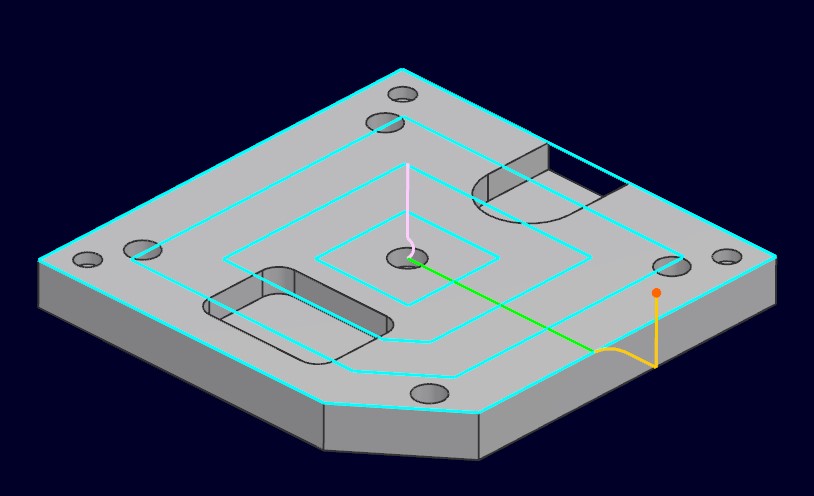

Operation Facing Spiral được bổ sung pattern Follow Periphery, cho phép đường chạy dao đi theo biên ngoài của chi tiết và tiến dần vào phía trong.
Chiến lược này phù hợp với các bề mặt có biên dạng không đều, đồng thời mang lại trải nghiệm sử dụng hiện đại và tốc độ tạo toolpath nhanh hơn so với quy trình cũ.
Hai nhóm thông số quan trọng được bổ sung gồm:
Các tùy chọn này giúp cân bằng giữa khả năng bao phủ đầy đủ bề mặt và mức độ ăn dao an toàn tại khu vực biên.

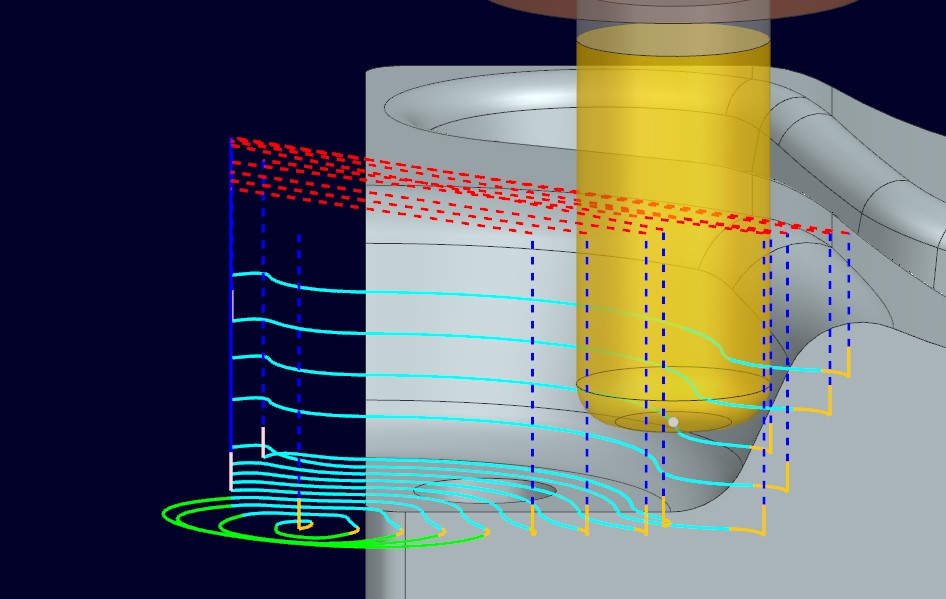

NX CAM 2606 bổ sung chiến lược Bottom Up Cutting cho Quick Roughing.
Thay vì phá thô theo trình tự truyền thống từ trên xuống dưới, dao có thể thực hiện các lớp cắt tăng dần từ vị trí thấp lên phía trên. Phương pháp này có thể mang lại lợi ích đối với một số hình học sâu hoặc điều kiện vật liệu cụ thể, nơi hướng cắt từ dưới lên giúp giảm rung động, cải thiện khả năng thoát phoi hoặc duy trì điều kiện ăn dao tốt hơn.
Người dùng có thể lựa chọn tạo các lớp cắt tăng dần:
Ngoài ra, NX CAM cho phép xác định Step-Up Distance và lọc bỏ những đoạn cắt quá nhỏ, hạn chế phát sinh các chuyển động ngắn, không hiệu quả trên những hình học phức tạp.
Một trong những cải tiến đáng chú ý về hiệu suất là việc áp dụng Multi-Threaded Processing cho quá trình tính toán đường chạy dao Flow Mill.
Khi Cut Regions được lưu trong operation, hệ thống có thể phân bổ việc tính toán trên nhiều lõi xử lý thay vì thực hiện tuần tự trên một luồng duy nhất.
Kết quả benchmark trong tài liệu cho thấy thời gian xử lý giảm từ khoảng 26% đến hơn 54% tùy theo độ phức tạp của chương trình. Tổng hợp bốn bài kiểm tra với 57 operation cho thấy mức cải thiện trung bình khoảng 41%, giảm tổng thời gian tính toán từ khoảng 2.992 giây xuống còn 1.763 giây.
Đây là cải tiến có giá trị đối với các chi tiết lớn hoặc phức tạp có nhiều operation Flow Mill, giúp lập trình viên thử nghiệm, điều chỉnh và tái tạo toolpath nhanh hơn.

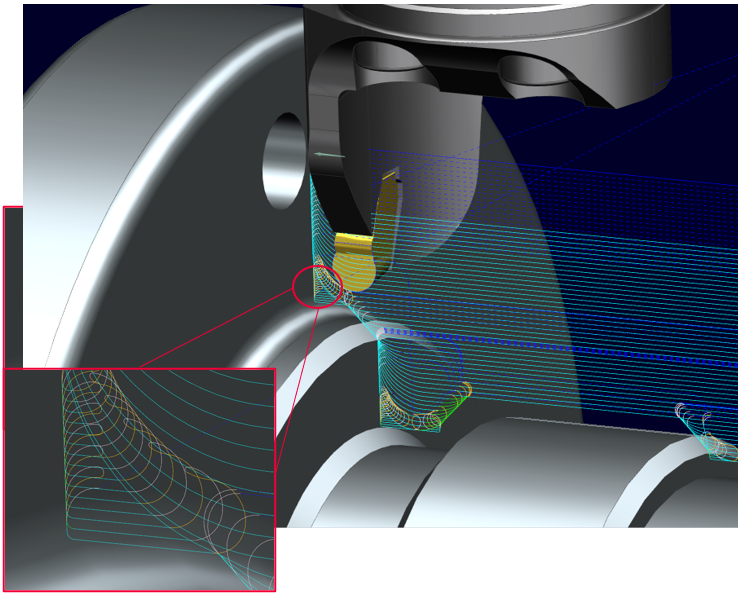

Rough Turn Adaptive – chiến lược phá thô thích ứng cho tiện
Đối với lĩnh vực Turning, trọng tâm của NX CAM 2606 là tính năng Rough Turn Adaptive.
Đây là một trong những khả năng được nhiều khách hàng trong ngành hàng không yêu cầu, đặc biệt khi gia công các vật liệu khó cắt như Hastelloy và Inconel. Trước phiên bản này, nhiều doanh nghiệp phải sử dụng giải pháp của bên thứ ba để triển khai chiến lược phá thô thích ứng trong tiện. NX CAM 2606 đã tích hợp khả năng này trực tiếp vào nền tảng.
Rough Turn Adaptive tối ưu đường chạy dao phá thô bằng cách duy trì mức độ tiếp xúc vật liệu ổn định trong suốt quá trình cắt. Tính năng này đặc biệt quan trọng khi sử dụng các mảnh dao ceramic có chi phí cao để gia công hợp kim cứng.
Một trong những yếu tố cốt lõi là Chip Thickness Control. Thay vì để chiều dày phoi thay đổi lớn tại những vùng hình học khác nhau, hệ thống duy trì tải phoi ổn định hơn. Điều này giúp:
NX CAM 2606 cũng cải thiện chuyển động engage và retract để dao đi vào và ra khỏi vật liệu một cách mượt hơn. Điều này giúp hạn chế va đập có thể gây sứt hoặc nứt các mảnh dao ceramic tương đối giòn.
Các pass dọn góc được sử dụng để loại bỏ vật liệu đồng đều hơn tại khu vực chuyển tiếp, từ đó hạn chế tình trạng mòn không đều và cải thiện độ chính xác của quá trình phá thô.
Việc Rough Turn Adaptive được tích hợp trực tiếp trong NX CAM cũng giúp dữ liệu liên kết tốt hơn với các quy trình mô phỏng, thiết lập máy và post-processing, thay vì phải trao đổi dữ liệu qua một giải pháp bên ngoài.
Các cải tiến trong Milling và Turning cho thấy NX CAM 2606 tập trung vào bốn mục tiêu chính:
Nhiều operation được hợp nhất hoặc bổ sung khả năng xử lý nhiều vùng trong cùng một lần thiết lập. Điều này giúp giảm số lượng operation, hạn chế thao tác lặp lại và đơn giản hóa cây chương trình CAM.
Việc tối ưu chuyển động không cắt, thứ tự gia công, đường vào dao và trình tự phá thô giúp giảm thời gian chạy không, đồng thời duy trì chuyển động dao an toàn hơn.
Các tùy chọn xử lý góc, điều chỉnh lượng chạy dao, làm mượt đường chạy dao và kiểm soát tải cắt giúp duy trì điều kiện gia công ổn định, từ đó nâng cao chất lượng bề mặt và độ chính xác của chi tiết.
Chiến lược Rough Turn Adaptive, kiểm soát chiều dày phoi và chuyển động vào – ra dao mượt hơn giúp phân bố tải cắt đồng đều, đặc biệt khi gia công các vật liệu khó cắt bằng dụng cụ có chi phí cao.
NX CAM 2606 là một bản cập nhật tập trung mạnh vào hiệu suất thực tế của quá trình lập trình và gia công.
Trong Milling, tám cải tiến mới giúp mở rộng khả năng lựa chọn dụng cụ, tăng mức độ kiểm soát toolpath, giảm thời gian thiết lập và tăng tốc quá trình tính toán. Trong Turning, Rough Turn Adaptive mang chiến lược phá thô thích ứng vào trực tiếp NX CAM, hỗ trợ hiệu quả hơn cho việc gia công các hợp kim khó cắt.
Những cập nhật này giúp doanh nghiệp xây dựng quy trình gia công nhanh hơn, ổn định hơn và có khả năng kiểm soát tốt hơn từ khâu lập trình đến khi vận hành trên máy CNC.
