DESIGNCENTER NX 2512: NHỮNG ĐIỂM MỚI NỔI BẬT TRONG THIẾT KẾ KHUÔN (MOLD & TOOL DESIGN)

Designcenter NX 2512 tiếp tục khẳng định vị thế là nền tảng trung tâm của Digital Twin toàn diện, mang đến hàng loạt cải tiến quan trọng trong thiết kế khuôn ép nhựa, khuôn dập và khuôn đúc áp lực. Phiên bản này tập trung mạnh vào tự động hóa, nâng cao độ chính xác, rút ngắn thời gian thiết kế và hỗ trợ ra quyết định sớm ngay từ giai đoạn RFQ.

Tổng quan NX Mold Design trong Designcenter NX 2512

NX Mold Design là giải pháp tích hợp end-to-end cho phát triển khuôn, từ thiết kế sản phẩm, phân tích khả thi, tạo lõi – lòng khuôn, cho đến mô phỏng chuyển động và chuẩn bị sản xuất. Trong phiên bản NX 2512, Siemens giới thiệu nhiều cải tiến giúp doanh nghiệp:

• Giảm công việc thủ công
• Chuẩn hóa quy trình theo best practices
• Đạt mục tiêu first-time-right
• Rút ngắn thời gian đưa sản phẩm ra thị trường

1. Cải tiến quy trình RFQ – Đánh giá chi phí và khả thi chính xác hơn

Feature2Cost – Tự động hóa dữ liệu chi phí

NX 2512 bổ sung Cost Data Preference, cho phép hệ thống tự động đọc file dữ liệu chi phí và gán thông số cho các đặc trưng như undercut, rib, insert.

Lợi ích chính:

• Chuẩn hóa cách tính chi phí
• Liên kết trực tiếp giữa Feature2Cost và Mold Cost
• Tránh sai lệch dữ liệu khi chỉnh sửa trong quá trình báo giá

Check Wall Thickness – Phân tích chiều dày thành chi tiết

Công cụ kiểm tra chiều dày mới hiển thị kết quả trực quan bằng các “spheres” dựa trên phương pháp Rolling Ball.

Giá trị mang lại:

• Phát hiện nhanh vùng quá mỏng hoặc quá dày
• Dễ đánh giá khả năng điền đầy nhựa và làm nguội
• Kết quả được quản lý gọn gàng trong Part Navigator

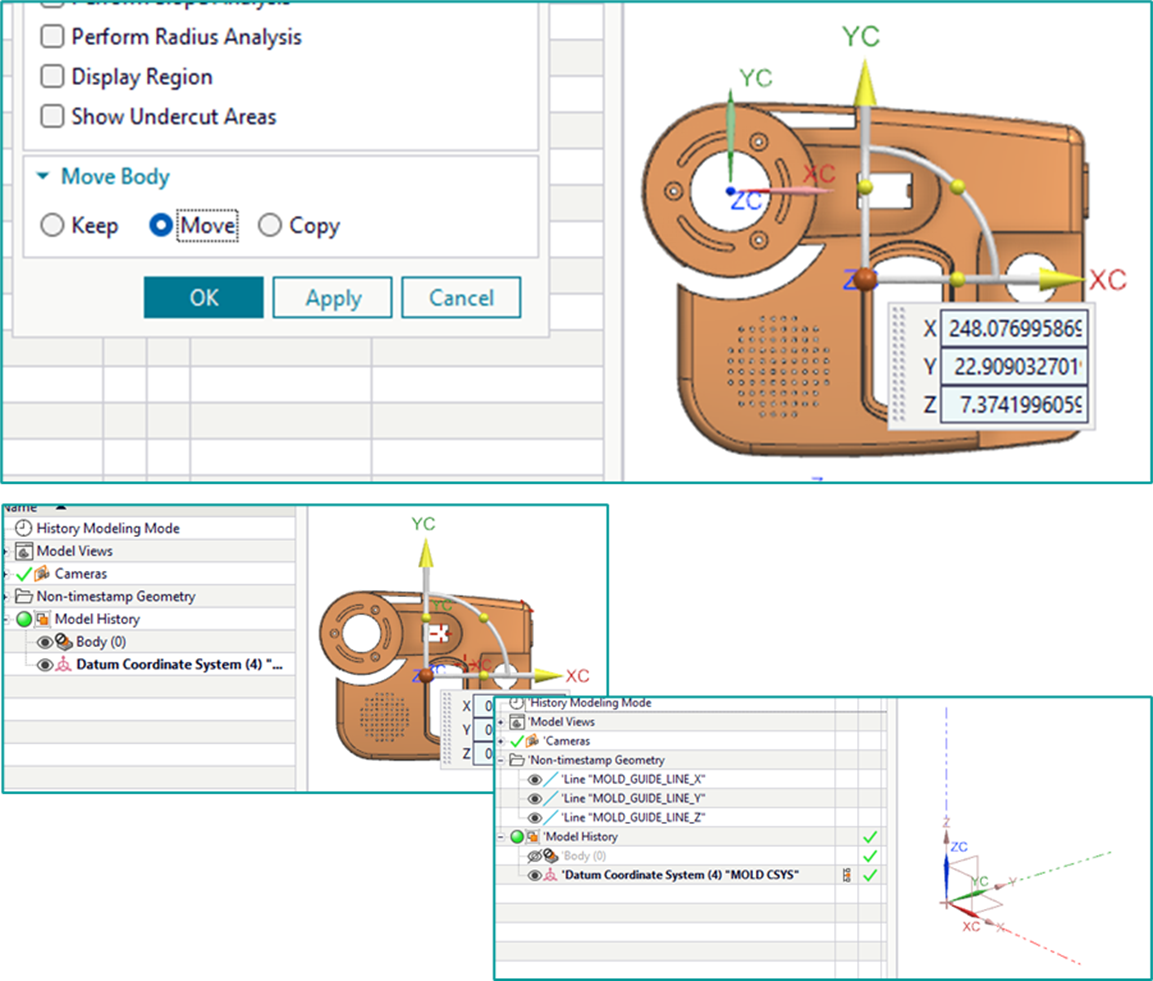

2. Quản lý hướng tháo khuôn (Mold Eject Direction) linh hoạt hơn

NX 2512 nâng cấp cách tạo Mold CSYS, cho phép:

• Giữ nguyên (Keep)
• Di chuyển (Move)
• Sao chép (Copy) chi tiết theo hệ tọa độ tuyệt đối

Đặc biệt, Associative Guiding Lines được liên kết trực tiếp với Mold CSYS, đảm bảo tính nhất quán dữ liệu khi chỉnh sửa thiết kế – một yếu tố quan trọng trong thiết kế khuôn phức tạp.

3. Tăng cường tự động hóa trong thiết kế khuôn dập (Stamping & Progressive Die)

Progressive Die Wizard – Tối ưu quy trình thiết kế khuôn dập liên hoàn

Phiên bản NX 2512 tiếp tục cải thiện Progressive Die Wizard, tập trung vào:

• Tự động hóa cao hơn cho thiết kế Draw Part
• Hỗ trợ thêm idle stations trong Intermediate Stage
• Tự động tạo Strip Layout từ các giai đoạn trung gian

Scrap Design tích hợp trực tiếp trong Strip Layout

Người dùng có thể tạo Overlap, Overcut hoặc Delete ngay trong workflow Strip Layout mà không cần chuyển bước.

Lợi ích:

• Quy trình liền mạch hơn
• Giảm lỗi thao tác
• Dễ quản lý dữ liệu scrap và strip

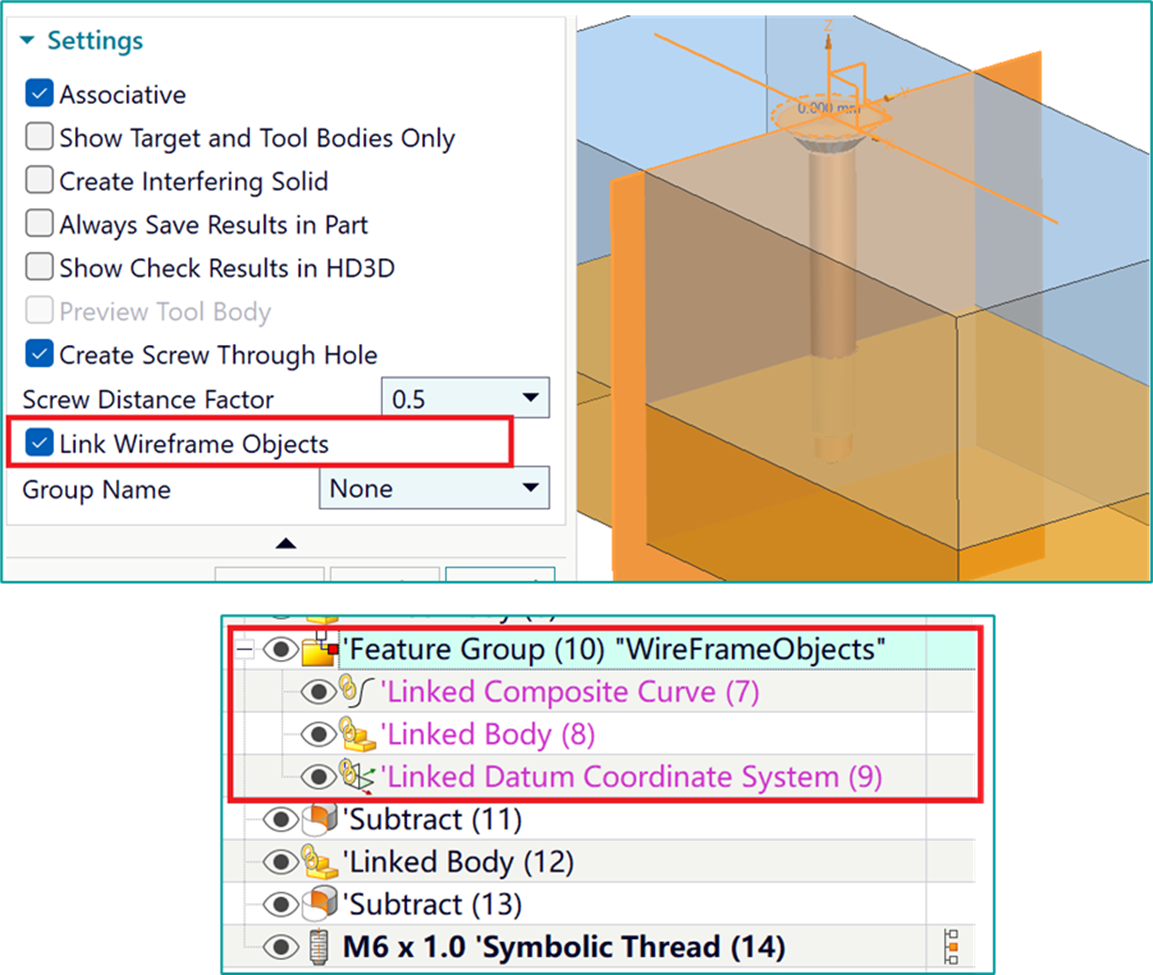

4. Pocket Design & quản lý Wireframe trực quan hơn

Cả Mold Design và Stamping đều được hưởng lợi từ cải tiến Pocket – link wireframe objects:

• Liên kết curve, sheet body, CSYS từ FALSE reference set
• Gom nhóm vào WireFrameObjects Feature Group
• Chỉ dùng cho hiển thị, không tham gia phép trừ vật liệu

Điều này giúp kỹ sư giữ được ngữ cảnh thiết kế rõ ràng mà vẫn đảm bảo mô hình sạch và ổn định.

5. Thiết kế hệ thống làm mát và đúc áp lực hiệu quả hơn

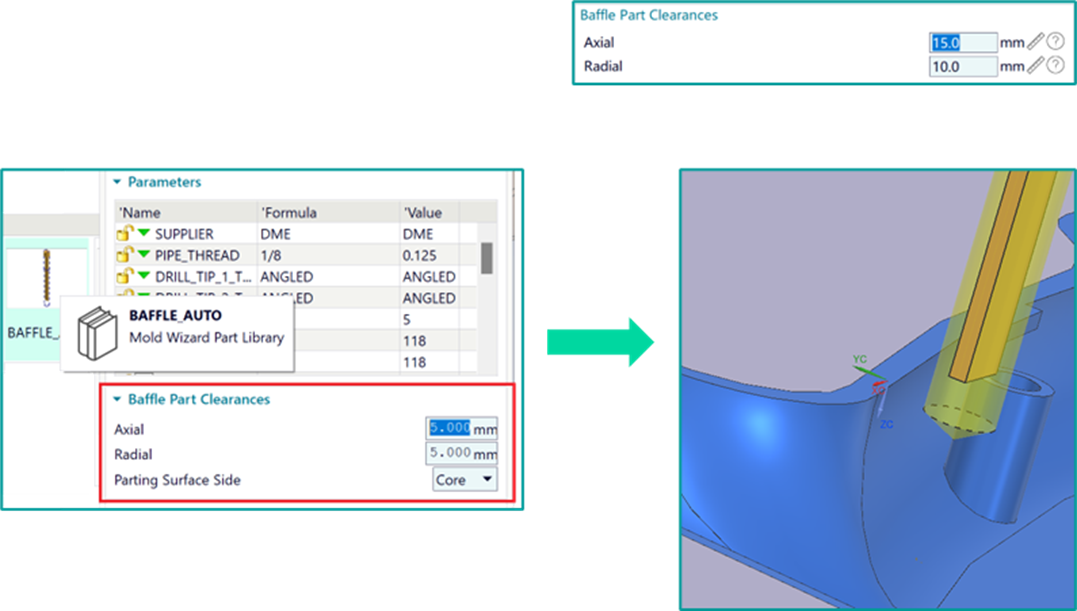

Cooling Channels – Baffle Part Clearances

NX 2512 tự động điều chỉnh chiều dài baffle theo khe hở yêu cầu, đọc trực tiếp từ customer defaults.

Kết quả:

• Giảm lỗi thủ công
• Đảm bảo tính toàn vẹn thiết kế
• Rút ngắn thời gian thiết kế hệ thống làm mát

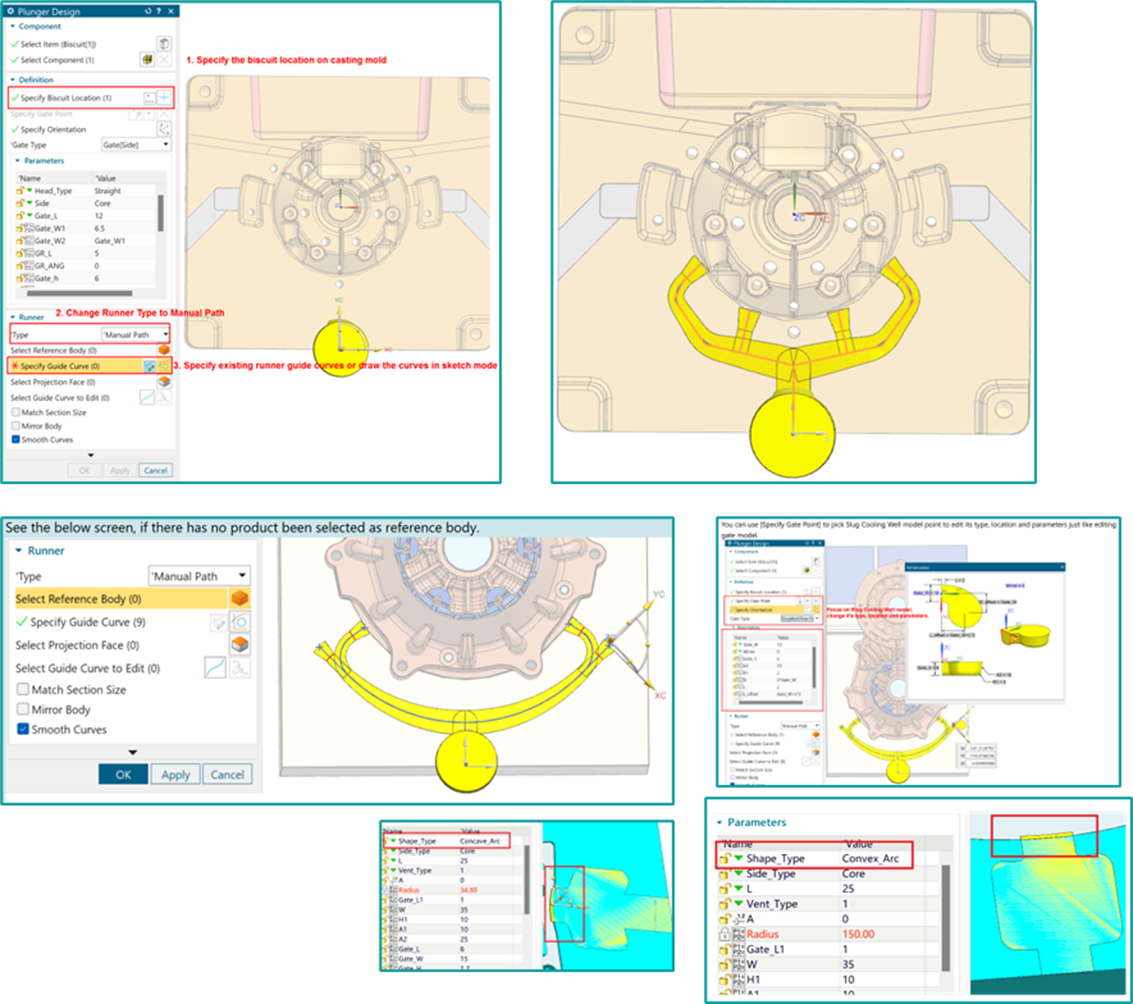

Plunger Design cho Pressure Die Casting

Bổ sung Sketch-based Runner, cho phép tạo runner từ sketch tự do, hỗ trợ chỉnh sửa spline chính xác và tự động xử lý overflow, vent length.

6. Electrode & Tool Motion Simulation – Hoàn thiện chuỗi thiết kế – chế tạo

Electrode Drawing – Tăng tốc tạo bản vẽ điện cực

Các cải tiến nổi bật:

• Tự động tạo và duy trì constraint
• Xuất nhiều kích thước hơn cho blank
• Chỉnh sửa bản vẽ mà không cần tạo lại
• Kiểm soát độ chính xác số thập phân

Tool Motion Simulation – Mô phỏng tháo sản phẩm khỏi lòng khuôn

NX 2512 bổ sung Perform Cavity Demold, cho phép mô phỏng chính xác chuyển động tháo sản phẩm, giúp:

• Phát hiện sớm va chạm
• Đánh giá khả năng tháo khuôn
• Giảm rủi ro khi đưa vào sản xuất

7. Lợi ích tổng thể cho doanh nghiệp sản xuất khuôn

Với Designcenter NX 2512, doanh nghiệp thiết kế và chế tạo khuôn có thể:

• Giảm đến 30–40% thời gian thiết kế
• Nâng cao độ chính xác ngay từ giai đoạn RFQ
• Chuẩn hóa quy trình theo best practices ngành
• Tích hợp liền mạch CAD – CAE – CAM trên cùng nền tảng

Kết luận

Designcenter NX 2512 mang đến bước tiến lớn cho thiết kế khuôn ép nhựa, khuôn dập và khuôn đúc áp lực, tập trung vào tự động hóa thông minh, mô phỏng chính xác và quản lý dữ liệu nhất quán. Đây là phiên bản đặc biệt phù hợp cho các doanh nghiệp sản xuất khuôn muốn nâng cao năng lực cạnh tranh và rút ngắn time-to-market trong bối cảnh chuyển đổi số ngành công nghiệp.
